概述脚踏式升降吊篮的装置与衔接操作
脚踏式升降吊篮,它是吊篮的一种,固然与其它吊篮,包括电动吊篮、建筑吊篮、脚蹬吊篮等,都是属于吊篮,但是还是有一样的中央,因而,今天小编来论述一下关于它的装置与衔接,内容如下,在此也感激新乡市英昊建工机械有限公司所提供的技术支持!

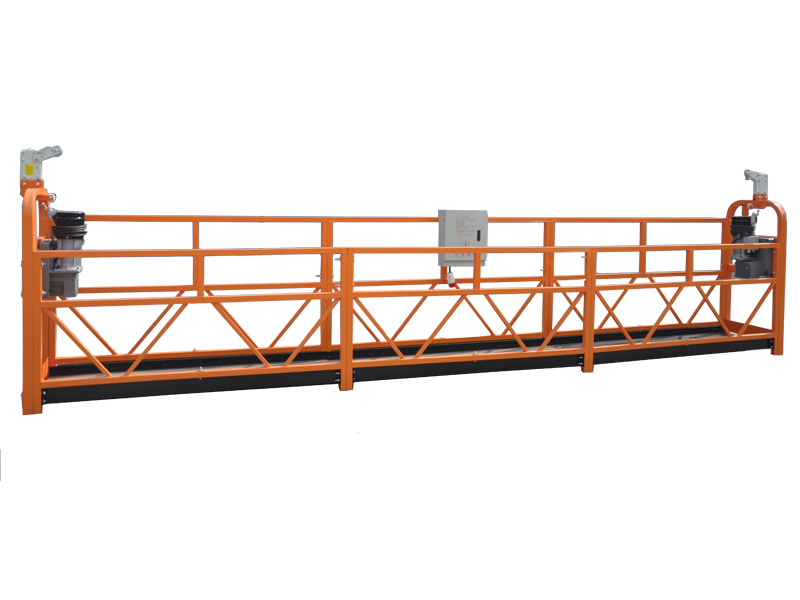

1.篮体的装置与衔接
先肯定好篮体的组数等相关细节,然后将两侧篮与篮底相衔接,再衔接侧栏与提升机,等到全部衔接完成后,对螺栓依次停止固定。
前吊臂应与后吊臂停止套接,中间则用螺栓停止紧固。
钢丝绳的环套应扣在主体上,前面是卸扣承重绳,后面是卸扣承重平安绳。
2.钢丝绳与前吊臂的衔接
钢丝绳的绳头应卡紧,U型螺栓应卡在钢丝绳的尾部,间距为100mm。
钢丝绳环套应套入卸扣体,然后悬挂,在前端孔中用卸扣销轴停止紧固。
3.承重绳与提升机的衔接
承重绳穿过强迫压轮与滚轮的中间,从平安器的支架孔中穿出,然后进入减速机的导轮槽内。从导轮底槽前方引出后,穿入大齿轮的“V”槽中,然后将钢丝绳曳引在槽中,从而使它可以进入机体。之后将绳口从压轮架的启齿处拽出,继续向下穿入。
4.平安绳与提升机的衔接
将平安器的轮支臂向前推进,直至推至垂直位置,然后将平安绳从平安器中产过,再经过支架、平安绳定位套孔穿等,后准备与坠砣相衔接。
